一文读懂电动蝶阀工作原理及应用领域
电动蝶阀是工业自动化领域关键的流体控制设备，下面探讨其工作原理及应用领域。工作原理：由阀体、蝶板、阀杆和电动执行器等组成，电动执行器将电能转化为机械能驱动蝶板转动控制流体。开启时，接收到开启信号电机运转，经传动装置带动阀杆使蝶板旋转，管道流体通道增大；关闭时，电机反转，蝶板反向旋转直至与管道轴线垂直；流量调节时，电动执行机构根据控制信号驱动蝶板旋转到相应角度，改变夹角调节流量，部分还配备位置反馈装置。应用领域：石油化工行业用于管道流量调节和介质切换；电力行业用于水轮机、锅炉等设备流量控制，新能源发电系统也有应用；水处理领域用于给排水系统，满足城市和工业污水处理需求；环保领域用于烟气脱硫、污水处理等；食品饮料行业符合食品卫生标准，用于原料添加等环节；还应用于建筑给排水、造纸、纺织、制药、冶金等行业。随着工业自动化和流体控制要求提高，电动蝶阀应用前景广阔，需根据场景和要求合理选型。
来源:http://www.fgv6.com/news.html
|
作者:上海阀门新闻
|
发布时间: 今天
|
9 次浏览
|
分享到:
在工业自动化领域，电动蝶阀作为一种关键的流体控制设备，发挥着举足轻重的作用。其凭借独特的工作原理，广泛应用于众多行业，为各类复杂系统的稳定运行提供了有力保障。下面将深入探讨电动蝶阀的工作原理及应用领域。
一、电动蝶阀的工作原理

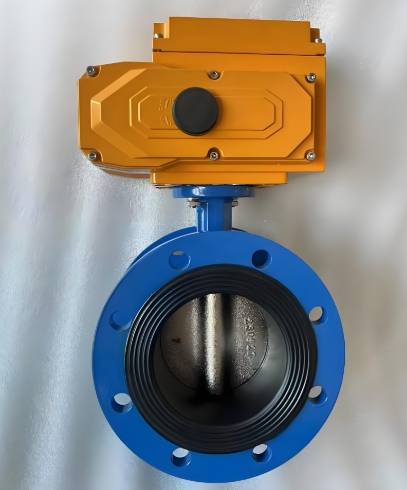

电动蝶阀主要由阀体、蝶板、阀杆以及电动执行器等部分组成。其工作原理基于电动执行器将电能转化为机械能，进而驱动蝶板转动，实现对管道内流体的控制。
开启过程：当电动蝶阀接收到开启信号时，电动执行器中的电机开始运转。电机的旋转运动通过一系列传动装置，如齿轮、蜗轮蜗杆等，进行减速和增大扭矩后，传递给阀杆。阀杆与蝶板相连，随着阀杆的旋转，蝶板围绕其轴线做旋转运动，逐渐由关闭位置向开启位置转动。在此过程中，管道内的流体通道逐渐增大，流体开始通过阀门。当蝶板旋转到与管道轴线平行的全开位置时，阀门完全开启，流体可在管道中顺畅通过，此时蝶板对流体的阻力最小，能够保证较大的流量。
关闭过程：当接收到关闭信号时，电机反转，其旋转运动同样经过传动装置传递给阀杆。阀杆带动蝶板做反向旋转运动，即从开启位置向关闭位置转动。随着蝶板的转动，流体通道逐渐减小。当蝶板旋转至与管道轴线垂直的位置时，阀门完全关闭，蝶板与阀座紧密贴合，有效阻止流体通过。蝶板与阀座之间的密封性能至关重要，直接影响阀门的关闭效果和防止流体泄漏的能力。
流量调节：在需要对流体流量进行调节时，电动执行机构会根据接收到的控制信号，精确驱动阀杆和蝶板旋转到相应的角度位置。通过改变蝶板与管道轴线的夹角，来调节流体通过阀门的有效流通面积。当蝶板与管道轴线夹角较小时，流通面积大，流量大；当夹角增大时，流通面积减小，流量也随之减小。通过这种方式，电动蝶阀能够实现对流量的精确控制，满足不同工况下对流体流量的需求。同时，一些电动蝶阀还配备了位置反馈装置，能够实时将蝶板的位置信息反馈给控制系统，以便实现更精准的控制。
二、电动蝶阀的应用领域
石油化工行业：在石油化工生产过程中，涉及到各种复杂的化学反应和物料输送，对流体控制的要求极高。电动蝶阀凭借其耐高温、高压、耐腐蚀等特性，广泛应用于管道系统的流量调节和介质切换。例如，在炼油装置中，用于控制原油、成品油、化工原料等介质的输送，确保生产过程的安全和稳定。随着石油化工行业向大型化、一体化、智能化发展，对电动蝶阀的性能要求也不断提高，如更高的压力等级、更大的口径、更精准的流量控制以及与自动化控制系统的高效集成等。
电力行业：电力行业中，电动蝶阀在水轮机、锅炉等设备的流量控制方面发挥着重要作用，对发电效率和能源消耗有着直接影响。在火力发电厂中，用于冷却系统、凝结水系统、补水系统等，通过调节水的流量和压力，保证设备的正常运行。例如，在汽轮机的冷却系统中，电动蝶阀能够根据汽轮机的负荷变化，精确控制冷却水的流量，防止汽轮机过热，确保发电设备的稳定运行。此外，随着新能源发电项目的不断增多，如太阳能发电、风力发电等，电动蝶阀在这些新能源发电系统的配套设施中也有广泛应用，用于控制冷却介质、调节管道流量等。
水处理领域：在给排水系统中，电动蝶阀扮演着不可或缺的角色。在自来水厂，用于原水引入、沉淀池排泥、过滤等环节，通过精确控制水的流量和压力，实现对供水过程的高效管理。在污水处理厂，电动蝶阀可用于调节污水的流量，确保污水处理过程的稳定运行，保证水资源的合理分配和利用。随着城市建设的不断发展和环保要求的日益提高，城市污水处理、工业废水处理等项目不断增加，这也推动了电动蝶阀在水处理领域的市场需求持续增长。同时，电动蝶阀的大流量、低阻力特性使其非常适合在水处理系统的大口径管道中使用，能够有效降低能耗，提高处理效率。
环保领域：在环保工程中，如烟气脱硫、污水处理等过程，电动蝶阀发挥着关键作用。以烟气脱硫系统为例，电动蝶阀用于控制脱硫剂的加入量和排放量，确保脱硫效率，减少二氧化硫等污染物的排放。在污水处理过程中，用于调节各种处理药剂的流量，以及控制污水在不同处理单元之间的流动，保障污水处理工艺的顺利进行。环保行业对设备的可靠性和稳定性要求极高，电动蝶阀能够满足这一需求，通过精准的流量控制，为环保事业提供有力支持。
食品饮料行业：食品饮料行业对生产过程的卫生要求极为严格。电动蝶阀采用特殊的设计和材料，符合食品卫生标准，可用于食品饮料生产过程中的原料添加、产品转移及清洗系统等环节。例如，在饮料生产线上，电动蝶阀能够精确控制水、果汁、糖浆等原料的流量，确保产品的质量和口感一致性。在食品加工过程中，用于控制食用油、牛奶、酱料等流体的流量，满足不同加工工艺的要求，同时保证生产过程的安全和卫生，防止产品受到污染。
其他领域：除了上述行业，电动蝶阀在建筑给排水系统、造纸、纺织、制药、冶金等行业也有广泛应用。在建筑给排水系统中，用于调节消防用水、生活用水等的流量和压力，保障建筑物的用水安全。在造纸行业，用于控制纸浆、白水、化学品等流体的流量，提高造纸质量和生产效率。在纺织行业，用于浆料输送、染色工艺中的流量控制，其快速开关特性有利于提升生产效率。在制药行业，用于控制药品原料、中间体、成品等流体的流量，确保药品质量和生产安全。在冶金行业，用于控制煤气、氧气、氮气等气体的流量，以及冷却水、润滑油等流体的流量，保障冶金设备的正常运行。
综上所述，电动蝶阀以其独特的工作原理和优良的性能，在众多行业中发挥着重要作用。随着工业自动化水平的不断提高和各行业对流体控制要求的日益严格，电动蝶阀的应用前景将更加广阔。在选择和使用电动蝶阀时，需要根据具体的应用场景和工艺要求，合理选型，确保其能够稳定、高效地运行，为各行业的发展提供可靠的支持。
