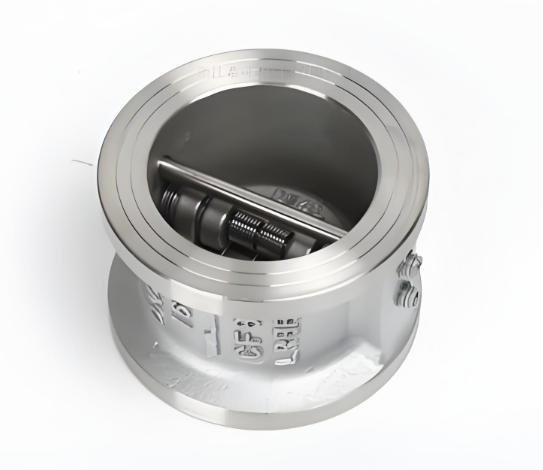

方工蝶型止回阀作为管道系统中防止介质倒流的关键部件，广泛应用于给排水、暖通、化工等领域。正确的安装不仅能保障阀门性能稳定，还能延长使用寿命，避免因安装不当引发的管道泄漏、设备损坏等问题。本文将从安装前准备、详细安装步骤、安装后检查及日常维护四个维度，为您提供专业且易懂的方工蝶型止回阀安装指导，助力您高效完成安装作业。
一、方工蝶型止回阀安装前准备工作
在开始安装前，充分的准备是确保安装质量的基础，需重点关注以下三个方面：
1. 安装环境与工具检查
环境要求：选择平整、干燥、无粉尘的安装场地，避免在潮湿、腐蚀性气体浓度高或空间狭窄的环境中作业，防止安装过程中部件生锈或操作受阻。若安装位置位于室外，需提前规划防雨、防晒措施，后续可搭配防护罩使用。
工具清单：准备好适配的工具，包括扭矩扳手（用于精准紧固螺栓）、水平仪（检测管道水平度）、卷尺（测量管道尺寸）、密封胶（选用与介质兼容的型号，如给排水系统常用丁腈橡胶密封胶）、清洁布（擦拭管道和阀门接口），以及备用的螺栓、垫片等配件。
2. 阀门与管道规格核对
型号匹配：确认所安装的方工蝶型止回阀型号与设计要求一致，重点核对公称直径（如 DN50、DN100）、公称压力（如 PN1.6MPa）、介质温度范围，确保阀门适用于当前管道系统的介质类型（如水、蒸汽、腐蚀性液体等）。
尺寸检查：测量管道接口的内径、法兰厚度，与阀门的法兰尺寸进行比对，确保两者匹配。若管道存在轻微变形，需先进行校正，避免安装后阀门受力不均。
3. 部件清洁与完好性检查
清洁处理：用清洁布擦拭阀门法兰密封面、管道接口，去除油污、灰尘、杂质，防止密封面受损影响密封效果；若阀门长期存放，需检查内部是否有锈蚀，必要时用中性清洁剂清洗并晾干。
完好性检查：检查阀门阀体、蝶板、密封圈、阀轴等部件是否有裂纹、变形、破损；手动转动蝶板，确认开关灵活，无卡顿现象；检查连接螺栓、螺母是否齐全，螺纹是否完好。
二、方工蝶型止回阀详细安装步骤
遵循 “精准对位、规范紧固、方向正确” 的原则，按以下步骤完成安装：
1. 确定阀门安装方向（关键步骤）
方工蝶型止回阀依靠介质压力推动蝶板开启，反向介质压力使蝶板关闭，安装方向错误会导致阀门失效，甚至损坏管道系统。
查看阀门阀体上的箭头标识，箭头方向即为介质流动方向，需确保箭头与管道内介质实际流向一致（如给排水系统中，箭头指向出水端；暖通系统中，箭头指向散热设备端）。
若阀体无箭头标识，可根据阀门结构判断：蝶板关闭时，密封面贴合的一侧为介质流入端，另一侧为流出端。
2. 管道与阀门对位安装
将阀门缓慢放置在管道接口之间，调整阀门位置，使阀门法兰孔与管道法兰孔完全对齐，确保法兰密封面紧密贴合（偏差不得超过 0.5mm，避免密封面受力不均）。
若管道与阀门之间存在微小间隙，可轻微调整管道位置（禁止强行撬动阀门或管道，防止法兰变形）；若间隙较大，需检查管道长度或阀门规格是否匹配，必要时更换配件。
3. 安装密封垫片与紧固螺栓
密封垫片安装：选择与阀门、管道材质兼容的密封垫片（如丁腈橡胶垫片适用于水、油介质，聚四氟乙烯垫片适用于腐蚀性介质），将垫片平整放置在阀门法兰密封面上，确保垫片无偏移、无褶皱，覆盖所有密封区域。
螺栓紧固操作：采用 “对角分步紧固法” 安装螺栓：先将对角的 2 颗螺栓轻轻拧紧，固定阀门位置；再依次拧紧其他螺栓，每次拧紧力度均匀（用扭矩扳手控制扭矩，参考阀门说明书要求，如 DN100 阀门螺栓扭矩一般为 30-40N・m），避免单个螺栓过度紧固导致法兰变形或密封垫片损坏。
紧固过程中，多次检查法兰密封面贴合情况，确保无间隙；全部螺栓紧固后，再次手动转动蝶板，确认阀门开关仍灵活，无卡顿。
4. 安装辅助配件（按需选择）
若管道系统压力较高（如 PN≥2.5MPa），可在阀门两端安装压力表，便于后续监测管道压力变化；
若介质温度较高（如超过 120℃），需在阀门附近安装温度传感器，实时监控介质温度，防止密封圈因高温老化；
室外安装时，可加装阀门防护罩，防止雨水、灰尘进入阀门内部，延长使用寿命。
三、安装后检查与调试
安装完成后，需通过压力测试、密封性检查等步骤，确认阀门安装合格：
1. 外观与基础检查
检查阀门安装位置是否稳固，无倾斜、松动；法兰密封面无渗漏痕迹，螺栓、螺母无遗漏、无松动；阀门标识清晰，安装方向与介质流向一致。
手动转动蝶板，确认蝶板开启角度符合要求（一般最大开启角度为 90°），关闭时密封面贴合紧密，无明显缝隙。
2. 压力测试与密封性检测
压力测试：按照管道系统设计压力的 1.5 倍进行水压试验（或气压试验，根据介质类型选择）：缓慢向管道内注入介质，排出管道内空气；待压力升至试验压力后，保压 30 分钟，观察压力表读数是否稳定，阀门法兰接口、阀体是否有渗漏现象。
密封性检测：若压力测试无异常，降至工作压力后，用肥皂水涂抹阀门法兰密封面、阀体接缝处，观察是否有气泡产生；若有气泡，需关闭介质源，泄压后重新检查密封垫片或紧固螺栓，直至无渗漏。
3. 运行调试与参数记录
开启管道系统，让介质正常流动，观察阀门运行状态：介质流动时，蝶板应顺畅开启，无异常噪音（如 “咔哒声”“摩擦声”）；关闭介质源后，蝶板应迅速关闭，无介质倒流现象（可通过管道末端压力表或流量计判断）。
记录安装调试数据，包括安装日期、阀门型号、试验压力、运行压力、调试结果等，便于后续维护管理。
四、方工蝶型止回阀安装注意事项与日常维护
1. 安装过程中的禁忌事项
禁止在阀门未固定的情况下通入介质，防止阀门移位导致泄漏；
禁止使用蛮力紧固螺栓，避免法兰变形、密封垫片损坏，或螺栓断裂；
禁止将阀门作为管道支撑点，需单独安装管道支架，防止阀门承受额外重量；
低温环境安装时，需检查密封垫片是否因低温变硬、脆化，必要时更换低温专用垫片；高温环境安装后，需在管道冷却后再次紧固螺栓，防止热胀冷缩导致螺栓松动。
2. 日常维护与故障处理
定期检查（建议每月 1 次）：
外观检查：查看阀体、法兰接口是否有渗漏、锈蚀；
操作检查：手动转动蝶板，保持开关灵活性，必要时在阀轴处涂抹润滑脂（选用与介质兼容的润滑脂，如钙基润滑脂）；
压力监测：记录管道工作压力，若压力异常波动，及时排查阀门是否存在卡堵、密封失效等问题。
常见故障及解决方法：
故障 1：阀门泄漏（法兰接口渗漏）→ 原因：密封垫片损坏、螺栓松动 → 解决：泄压后更换垫片，重新对角紧固螺栓；
故障 2：蝶板开关卡顿 → 原因：阀轴生锈、杂质卡阻 → 解决：关闭介质源，拆卸阀门，清洁阀轴并涂抹润滑脂，去除杂质；
故障 3：止回功能失效（介质倒流）→ 原因：蝶板变形、密封圈损坏、安装方向错误 → 解决：检查安装方向，更换损坏的蝶板或密封圈。
3. 长期存放与更换建议
若阀门需长期存放，应将阀门清洗干净，晾干后关闭蝶板，在密封面涂抹防锈油，并用塑料膜包裹阀体，存放在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和重物挤压；
建议根据阀门使用环境和说明书要求，定期更换阀门（一般使用寿命为 3-5 年，腐蚀性介质环境下需缩短更换周期），更换前需关闭管道介质源，泄压后按安装步骤反向拆卸旧阀门，再安装新阀门。
总结
正确安装方工蝶型止回阀是保障管道系统安全、稳定运行的关键环节。从安装前的准备检查，到安装过程中的方向确认、规范紧固，再到安装后的压力测试与日常维护，每一步都需严格遵循操作标准，避免因细节疏忽导致阀门失效。若在安装过程中遇到复杂问题（如管道错位严重、阀门卡堵无法解决），建议联系方工阀门官方技术人员或专业安装团队，确保安装质量符合行业规范与设计要求。
