防爆型电动蝶阀的使用说明

作者:叶佳宝来源:上海方工阀门制造有限公司 日期:2012年11月17日 16:22
  1. 工作原理和结构简述

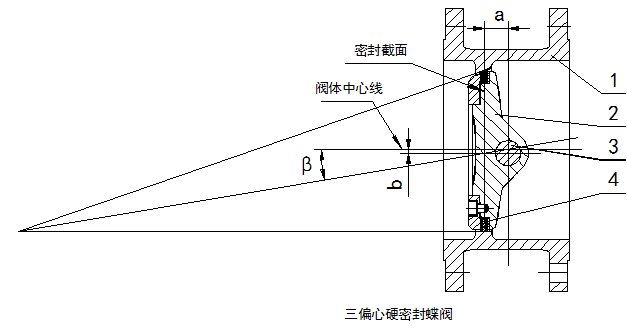

工作原理蝶阀为三偏心多层次密封结构,即蝶板回转中心到阀体密封截面的偏心距a,蝶板回转中心到阀体中心线的距离b,以及阀体的斜锥密封面中心与阀体中心线的夹角β(见下图)。本阀通过蜗轮蜗杆传动减速(电动阀门通过电动机经过蜗轮蜗杆传动减速),通过阀轴3带动蝶板2在90℃范围内旋转,使蝶板处于开启或关闭状态,达到连通或截断介质的目的。由图知,阀门全开时,蝶板密封圈处于松驰状态,形状为椭圆形。阀门关闭时,密封圈4受阀体密封面1和蝶板2的挤压,产生了两个方向上的弹性变形。密封面在长轴方向上受到了向外的张力,在短轴方向上受到向内的压应力,长短轴产生不同方向的弹性变形。从而使阀门密封面间的密封力逐渐达到最大值。其特点有:

  • 固定住的叠层密封圈不发生弯曲和移动,在高密封载荷下,没有磨损;
  • 叠层密封圈与阀体精密配合,有效避开介质冲刷,提高使用寿命和密封效

果;

  • 体积小、重量轻、启闭迅速;
  • 采用先进的三偏心金属复合锥斜切结构,可达到泄漏量为零。
  • 更换阀体材质,采用不同密封圈复合夹层,可适用不同介质;
  • 精密锥楔设计,确保均匀的密封接触。

结构特点阀体密封圈采用浮动结构,蝶板密封圈材料为柔性石墨夹2cr13+XB450,密封圈具有良好的抗撕裂、抗磨损。



    阀门开关限位装置可靠,无过开、过关现象,开度指示与蝶板实际位置一致。

    阀体、蝶板、阀杆具有足够的强度和刚度,蝶板密封圈安装后能在阀体内部调整和更换。

电动装置为防暴型,有过力矩装置、据有4-20MA输入输出功能可任意调节开关度数、就地位置指示和远方接点,等功能,能满足就地及远方控制的要求。电动装置可接受三相四线制380/220VAC。电动装置能承受2倍的所需力矩而不产生永久变形和破坏;手、电动切换方式为电动优先的自动操作方式。



阀门标准和性能试验规范

1、标准规范





设计与制造标准

JB/T8527、GB/T 12238/AWWAC504

阀门结构长度

GB/T 12221

连接法兰

GB2555-81

检查和试验标准

GB/T 13927

2、性能试验规范





公称通径

DN80~DN4000

安装方式

立式或水平安装

公称压力

PN0.25~PN2.5MPa

运行方式

连续工作制

试验

压力

强度

1.5PNMPa

工作参数

开阀、关阀时间:按要求

密封(水压)

1.1PN MPa

密封(气压)

/

强度水压试验时间

按GB/T13927

工作介质

水、油品、气体

适用温度

—29~425℃

流阻系数

≤0.14

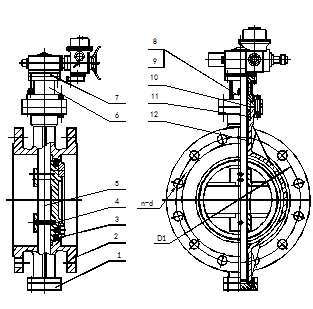

主要零件材料和结构简图                   结构简图
